作為中國精密制造的重鎮，上海依托長三角完善的產業鏈和持續的技術迭代，在電鑄篩網領域形成了領先的加工能力。這類篩網憑借±1μm的微孔公差、800MPa級抗拉強度及復雜異形結構優勢，成為高端產業不可替代的核心元件。以下為上海精密電鑄篩網的全流程技術解析：
一、核心加工流程：五步實現微米級復刻
高精度母模設計與制備
上海電鑄篩網加工的起點是精密母模。依據篩孔需求（孔徑0.1-500μm、開孔率30%-80%），采用紫外激光雕刻技術或LIGA工藝（X光光刻+微電鑄）在光敏樹脂或金屬基底上直接雕刻微孔陣列原型，確保型面精度≤0.003mm，深寬比最高達10:1 。此為結構精度的核心保障。
表面導電化處理
針對非導體母模（如樹脂），上海廠家普遍采用磁控濺射技術沉積0.5-2μm金層（電阻率≤10??Ω·cm），或通過化學鍍鎳工藝（含次磷酸鈉溶液）形成2-5μm均勻?qū)щ妼樱闺娏鞣植季鶆蛐蕴嵘?0%以上 。該步驟直接關系鍍層均勻性。
電鑄沉積工藝控制
采用改性氨基磺酸鎳溶液（Ni2?濃度80-120g/L，pH 3.5-4.5），搭配脈沖反向電鑄技術及多陽極陣列系統。通過正反向電流交替，有效抑制孔槽位氫氣泡堆積，實現沉積速度0.12-0.25mm/h，金屬厚度50-100μm且層內偏差＜5% 。上海地區通過智能溫控與pH調節裝置，將離子濃度波動控制在±0.3g/L內，符合國標GB/T 45376—2025要求 。
剝離與后處理強化
沉積完成后，通過機械或化學法將鎳網從母模剝離。為消除內應力、提升強度，采用階梯式真空熱處理工藝（如300℃分段保溫），使鎳網抗拉強度穩定達800MPa以上，同時避免微裂紋產生 。部分高要求篩網需進行表面鈍化處理增強耐蝕性。

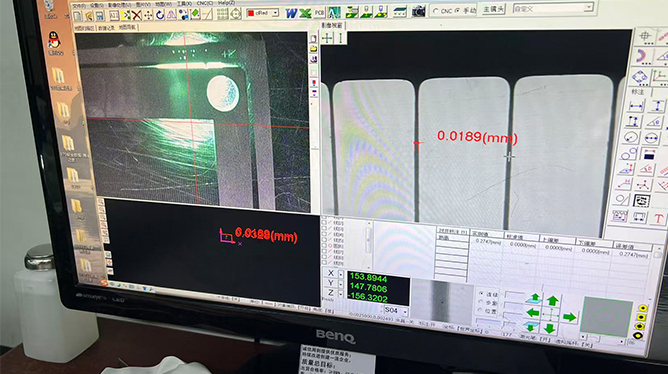

微孔質量智能檢測
上海廠家集成自動化光學檢測系統（AOI），實現300片/分鐘高速全檢。通過高分辨率CCD相機與AI算法，實時識別孔徑超差（公差±1μm）、孔形畸變或堵塞缺陷，確保100%合格率交付 。
二、應用場景：高端產業的“精密守門人”
半導體芯片制造：晶圓清洗過濾
用于超純水過濾環節的5μm孔徑電鑄鎳篩網，可攔截0.1μm級顆粒污染物，保障刻蝕液純度。其100%開孔一致性避免了傳統編織網的纖維脫落風險，為28nm以下先進制程提供支撐 。
人工心臟瓣膜：長效抗凝血篩網
植入式瓣膜中的微孔過濾層（孔徑80±1μm）采用生物相容性鎳網，利用電鑄工藝實現孔壁光潔度Ra≤0.1μm，顯著降低血栓形成風險。20萬次疲勞測試后結構無變形，滿足≥10年使用壽命要求 。
氫燃料電池：氣體擴散層核心組件
質子交換膜燃料電池中，采用梯度孔結構電鑄篩網（孔徑50-200μm漸變）。其超高導電性與機械強度（＞750MPa），在維持氣體均勻擴散的同時，有效支撐膜電極抗壓需求，助力燃料電池堆功率密度突破4.0kW/L 。
三、技術演進與挑戰
上海電鑄篩網廠家正推動三大創新方向：
智能化集成：在篩網嵌入MEMS傳感器，實時監測流量與堵塞狀態；
綠色制造：開發無氰電鑄液，鎳金屬回收率提升至99.9%；
跨尺度融合：結合3D打印母模與納米電鑄，實現0.05μm級亞微米孔陣列。
當前瓶頸集中于厚鍍層均勻性控制（＞150μm易邊緣增厚）及生產周期優化（復雜結構需72小時以上），未來需在電流密度自適應算法與高速沉積工藝上突破。
上海電鑄篩網以微米之精與千兆帕之強，在高端制造領域扮演“工業之網”的關鍵角色。從光刻機的晶圓清洗到植入人體的生命衛士，其精密復刻能力持續推動產業升級。隨著智能控制技術與新材料體系的融合，上海制造的這張“網”，將持續過濾出中國精密制造的無限可能。
